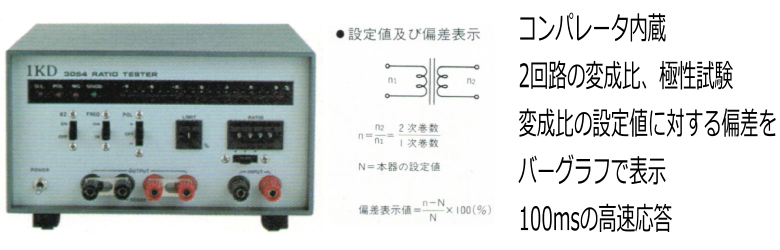

レシオテスタ IKD3054 特徴
レシオテスタ IKD3054 概要
本器は音声帯域トランス、トリガトランス、パルストランス等の変成比、極性試験を行う装置です。本器は２回路のトランスを対象としていますが、複数台の同時使用が可能ですから増設する事ができ、3061型Lチェッカを併用する事により、多巻線型トランスの変成比、極性、インダクタンス試験を同時に行う事ができます。
レシオテスタ IKD3054 仕様
| 入力電源 | AC100V 50/60Hz |
|---|---|
| OSC出力電圧 | 0.5Vrms |
| OSC周波数 | 1k/10kHz |
| 被測定トランス 1次インピーダンス | 0.5Ω以上(インダクタンス換算 1kHz:80μH 10kHz:8μH) |
| 測定範囲 | 1：0.01~9.99,1：0.001~0.999,1：0.0001~0.0999 |
| 基本精度 | ±1% |
| 偏差表示 | ±0~±9%(バーグラフによる) |
| コンパレータ | ±0~±9%(1%ステップ) |
| 極性 | +/OFF/- |
| 応答時間 | 100ms以内 |
| 形状 | 185×100×215(W×H×D) |
| 色 | ライトグレー |
| 重量 | 約2.1Kg |
